Hi801 小型ロードセルアンプ
本器は、ひずみゲージ式トランスデューサ専用の小型アナログアンプです。
DC5V で動作し、センサ出力0mV/V~2mV/V を0.5V~3.0V で出力します。
他出力センサやローパスフィルタ周波数には、個別注文で対応します。
主な使用例
ひずみゲージを使用した、質量・荷重・圧力・トルク・変位等の測定
主な特徴
- 切手よりも小さくて、M3ネジで取付可能
- 小型なのに、大型基板に劣らぬ高精度スペックを実現
- 5V駆動で0.5V~3.0V出力なので、A/Dコンバータ内蔵CPUで計測や制御が構築可能

製品仕様
| 接続センサ | ロードセル350Ω 2mV/V(標準) ※0.5~3mV/V(特注) |
|---|---|
| センサ印加電圧 | 4.0V |
| アンプ出力 | 0.5±10%~3.0V(負荷抵抗100KΩ以上) |
| ローパスフィルタ | 100Hz -20dB/dec(標準) ※50Hz~1kHz(特注) |
| 諸特性 | ゼロドリフト:±0.01%FS/℃(標準増幅率) ゲインドリフト:±0.01%FS/℃(標準増幅率) 非直線性:±0.01%FS/℃(標準増幅率) |
| 電源電圧・消費電流 | DC5V±10% 14mA |
| 外形寸法・質量 | 21X17X5.8(mm) ・ 1.4g |
| 特記事項 | 各種カスタム仕様に対応しますのでお気軽にご相談下さい |

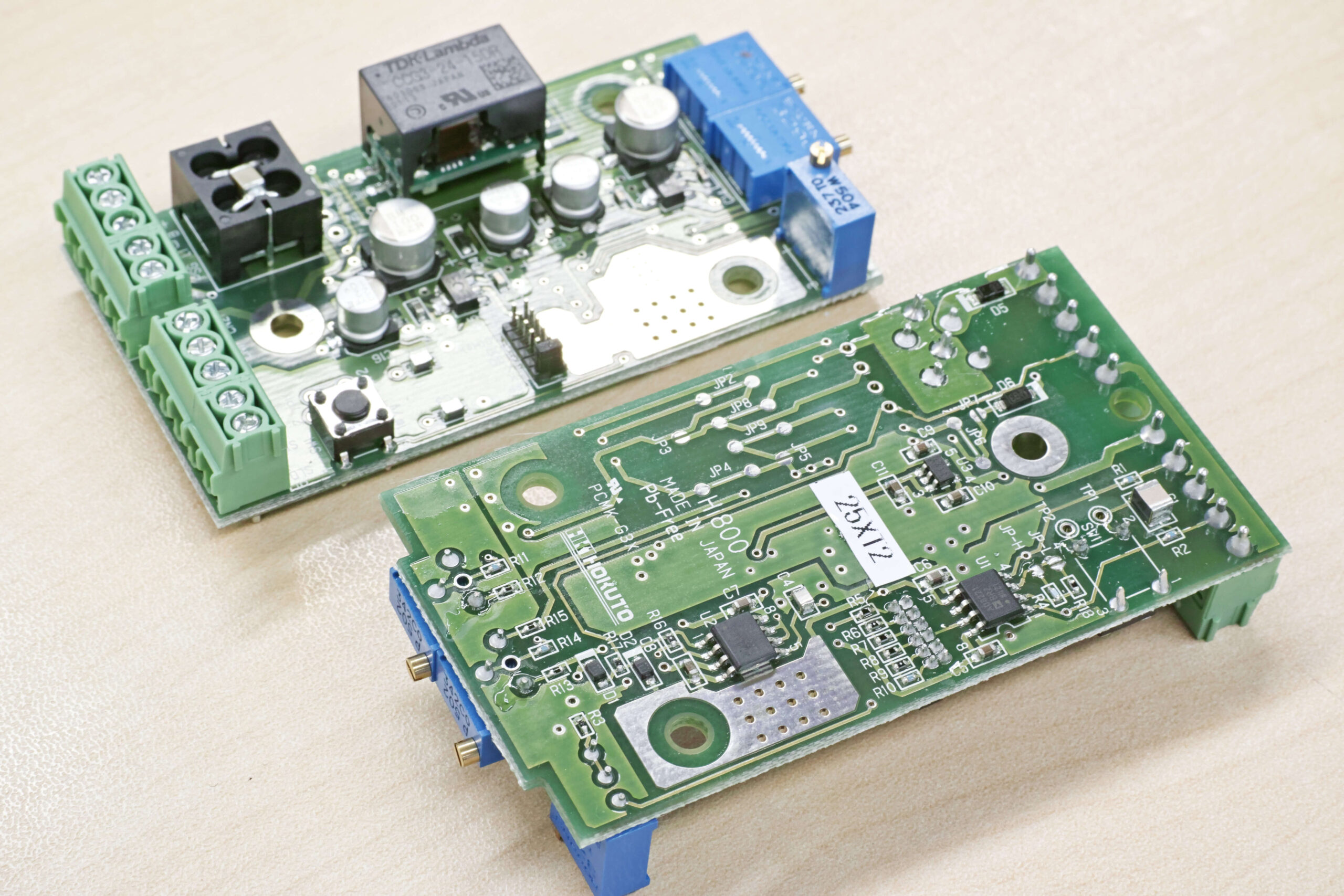

Hi800 アナログ・ロードセルアンプ
本器は、ひずみゲージ式トランスデューサ専用の標準アナログアンプです。DC24V で動作し、センサ出力1mV/V 又は3mV/Vを±5V 又は±10V で出力します。ローパスフィルタ切替と、1mV/V 疑似出力を実装しています。
主な使用例
ひずみゲージを使用した、質量・荷重・圧力・トルク・変位等の測定
主な特徴
・結線は、コネクタを使用しない単線ネジ締結です
・ゼロ・スパン調整ボリュームは、注文時に横向き縦向きを指定できます
・標準以外のセンサ出力や、疑似出力電圧に対応します
製品仕様
| 接続センサ | ロードセル350Ω 1mV/V・3mV/V 切替 |
|---|---|
| センサ印加電圧 | 3.0V |
| アンプ出力 | ±5V~±10V(負荷抵抗100kΩ以上) |
| ローパスフィルタ | 50Hz・100Hz・500Hz・1kHz・5kHz・OFF -20dB/dec |
| 諸特性 | ゼロドリフト:±0.01%FS/℃(標準増幅率) ゲインドリフト:±0.01%FS/℃(標準増幅率) 非直線性:±0.01%FS/℃(標準増幅率) |
| 電源電圧・消費電流 | DC24V±10% 33mA |
| 外形寸法・質量 | 39.5 X 73mm 22g |
| 特記事項 | カスタム仕様に対応します。ご相談ください |
