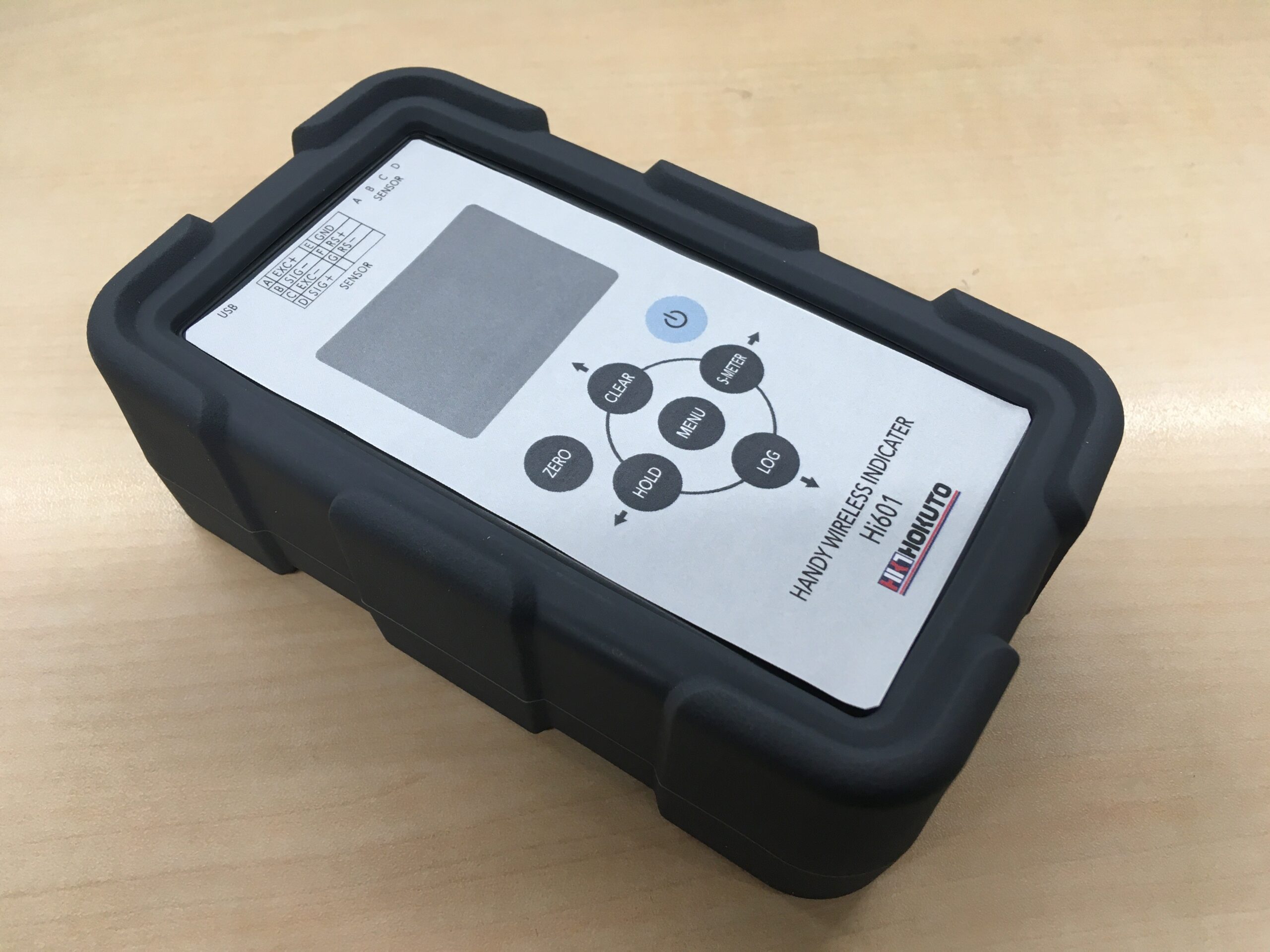

ハンディ指示計 Hi601
本器は、ひずみゲージ式トランスデューサ専用の高速サンプリング・ハンディ指示計です。電池式ですので設備の保守・
点検や、実験に便利です。ロガー機能を内蔵し、長時間計測や任意のサンプルを保存出来ます。
Bluetooth 通信やUSB 接続でPC と通信でき、データ保存が行えます。他にもストレインメータ機能、ゼロトラッキング
機能、ホールド機能等の多彩な機能で、あらゆる計測に対応できる高速サンプリング・ハンディ指示計です。
主な特長
- ハンディ指示計最速の1200 サンプル/秒の高速処理が可能なため、動的計測が可能となりました
- 時計を内蔵しているので、保存したデータの時間管理が可能です
- ホールド機能で、最大・最低値と現在の計測値の同時表示できます
- ゼロトラッキング機能で、長時間の測定におけるゼロ点のズレを自動補正します
- Bluetooth 搭載で、計測中のデータをリアルタイム送信することができます
- ストレインメータ機能で変化量をmV/V 又はμε表示し、センサチェックが行えます
- Bluetooth やUSB を介してPC へのデータ出力が可能で、付属のソフトで保存することができます
- センサ設定を4 個まで登録し、切り替えて使用できます
- センサ接続は6 線式のリモートセンシングや、センシングなしの4 線接続を選択できます
- コネクタ付きのセンサや、バラ線のセンサも接続できます
使用例
- 質量測定：質量秤、吊り下げ秤
- 圧力測定：油圧シリンダー圧力測定、プレス機の圧力測定、圧着工具の圧力測定
- 変位測定：変位量の測定
- ストレインメータ：センサの良否判定
仕様
| アナログ・A/D 変換部 | |
|---|---|
| 入力感度 | 0.25μV/digit 以上 1.0mV/V 入力時最大表示分解能1/20,000 |
| 非直線性 | ±0.02%FS±1 カウント |
| 温度特性 | 零点：±0.0025%FS/℃(入力感度1.0mV/V に於いて) 感度：±0.0025%Reading/℃ |
| トランスデューサ電源 | DC3V±1%、(350Ωトランスデューサ4 台接続可能) |
| 調整範囲 | 零点：-2.8mV/V～2.8mV/V、感度：-3.0mV/V～3.0mV/V |
| サンプリング周期 | 50・100・200・400・600・1200sps（サンプリング/秒） |
| 表示部 | |
| 計量・動作表示 | 2 インチカラーTFT ディスプレー 240X320 ドット |
| 表示範囲 | ±99999(ゼロサプレス) |
| 表示書き換え周期 | 約200ms(5 回/秒) |
| I/O 部 | |
| 操作スイッチ | スイッチ7 キー |
| センサ接続 | 本体側：多治見PRC03-21A10-7F センサ側：多治見PRC03-12A10-7M |
| USB 接続 | 本体側：USB-C 規格 |
| 無線部 | |
| Bluetooth | Bluetooth5.1（Bluetooth Low Energy） 認証番号 201-200778 |
| 通信距離 | 未定・要確認 |
| ロガー部 | |
| メモリ | Normal 15,000 データ、Sample 1,000 データ（センサ番号・年月日・時分秒・計測値・単位） |
| 総合 | |
| 電源・動作時間 | 2 電源方式、単3 アルカリ乾電池使用で連続20 時間 単3 アルカリ乾電池3 本、単3 ニッケル水素電池3 本（お客様で用意）、USB 電源5V |
| 使用温度・湿度範囲 | -10～40℃、20～85%R.H.(結露なきこと) |
| 外形寸法・質量 | 84×142×47.5mm（突起部含まず） 413g（アルカリ乾電池含む） |
| 付属品 | 取扱説明書1 部、単3 アルカリ乾電池3 本（動作確認用）、 センサ接続用コネクタ（多治見無線電機PRC03-12A10-7M） バラ線センサ接続・脱着用ドライバ PC ソフト2 種（HIC Reader、HIC Reader Bluetooth）HP からダウンロード |
※仕様・外観等は、改良のため予告なく変更することがあります。カスタム仕様に対応します、ご相談ください。
